1. Klasifikace podle typu a způsobu připojení:

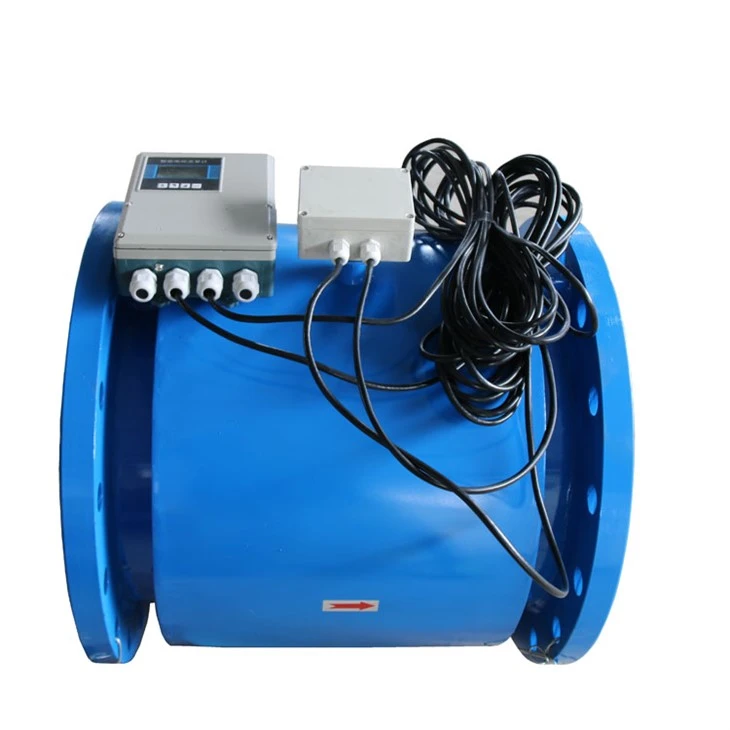

Typ: vzdálený, integrovaný, zásuvný
Způsob připojení: přírubový spoj, svorkový spoj, závitový spoj.
Jak je ukázáno níže:
 |  |  |
 |  |  |
2. Funkce a aplikace:
magnetické průtokoměry na vodu je přístroj, který měří průtok vodivých kapalin na principu Faradayova zákona elektromagnetické indukce. Když vodivá kapalina proudí v potrubí, přerušuje magnetické siločáry ve vertikálním směru a na elektrodách na obou stranách potrubí se generuje indukovaný elektrický potenciál. Velikost indukovaného potenciálu je úměrná průměrnému průtoku vodivého média uvnitř potrubí. Velikost indukovaného potenciálu je přenášena do převodníku a převodník vypočítává průtok ve směru hodinových ručiček a kumulativní průtok.
⑴. V potrubí nejsou žádné odporové části, tlaková ztráta je velmi malá, měřitelný rozsah průtoku je velký, poměr maximálního průtoku k minimálnímu průtoku je obecně větší než 20:1 a použitelný rozsah průměrů průmyslového potrubí je široká, až 3m.
⑵. Výstupní signál je lineární s naměřeným průtokem a má vysokou přesnost. Dokáže měřit průtok všech vodivých kapalin, jako jsou kyseliny, louhy, solné roztoky, voda, odpadní vody, korozivní kapaliny, bláto, minerální buničina, papírovina atd. s vodivostí větší nebo rovnou 5 μs/cm. .
3. Technické parametry:
Jméno výrobku | Průtokoměr nápojů |
Maximální průtok | 15m/s |
Úroveň přesnosti | ±0.5% ,±0.2% |
Vodivost kapaliny | >5 μS/cm |
Nominální tlak | 1,6 Mpa (v případě potřeby přizpůsobení, prosím kontaktujte nás) |
Ráže | DN6-DN3000 |
Materiál podšívky | PTFE,PFA,F46Tvrdá pryž,Neopren,Polyuretan, |
Elektroda | SUS316, Hastelloy C(HC), Hastelloy B(HB) |
Okolní vlhkost | 5-100%RH(relativní vlhkost) |
Teplota okolí | -25 stupně až +60 stupně |
Rozsah měření | 1500:1, menší nebo rovno 15 m/s |
Typ struktury | Kompaktní typ, dělený typ, zásuvný typ |
Úroveň ochrany | IP68, IP67, IP65 (výchozí) |
Ex-proof Mark | ExmdIIBT4 řekl: |
Zdroj napájení | 24VDC,220VAC,3,6V lithiová baterie |
Výstup signálu | 4-20Ma výstup, pulzní výstup |
Komunikační protokol | Modbus RS485, protokol Hart |
4.Výběrelektrodymateriál
| Materiál elektrody | Odolnost proti korozi |
SUS316 | Pro průmyslovou vodu, užitkovou vodu, odpadní vodu, korozivní média, široce používaná v ropném, chemickém, močovinovém a dalších průmyslových odvětvích. |
Karbid wolframu potažený nerezovou ocelí | Pro nekorozivní, vysoce abrazivní média |
tantal (tan) | Má vynikající odolnost proti korozi a sklo je velmi podobné, kromě kyseliny fluorovodíkové, dýmavé kyseliny dusičné, zásad, téměř všech chemických médií (včetně kyseliny chlorovodíkové, kyseliny sírové a aqua regia) korozi. |
Titan (Ti) | Je odolný vůči mořské vodě, různým chloridům a chlornanům, oxidativním kyselinám (včetně dýmavé kyseliny dusičné), organickým kyselinám, zásadám atd. a není odolný vůči korozi čistých redukčních kyselin (jako je kyselina sírová a kyselina chlorovodíková). Pokud však kyselina obsahuje oxidanty (jako je kyselina dusičná, Fe +++, Cu ++), koroze se výrazně sníží. |
Hastelloy C(HC) | Oxidační kyselina, jako je kyselina dusičná, smíšená kyselina nebo kyselina chromová a kyselina sírová smíšená střední koroze, ale také odolná vůči oxidujícím solím, jako je Fe +++, Cu ++ nebo jiným oxidantům, jako je roztok chlornanu nad mořem hladina, koroze mořské vody |
Platina - slitina iridia | Téměř platí pro všechny chemikálie, ale ne pro aqua regia a amonné soli. |
Hastelloy B (HB) | Kyselina chlorovodíková všech koncentrací pod bodem varu má dobrou odolnost proti korozi, ale také kyselina sírová, kyselina fosforečná, kyselina fluorovodíková, organické kyseliny a další neoxidující kyseliny, alkálie, neoxidační solné roztoky. |
5. Rozsah průtoku
Srovnávací tabulka průtoku---- | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |

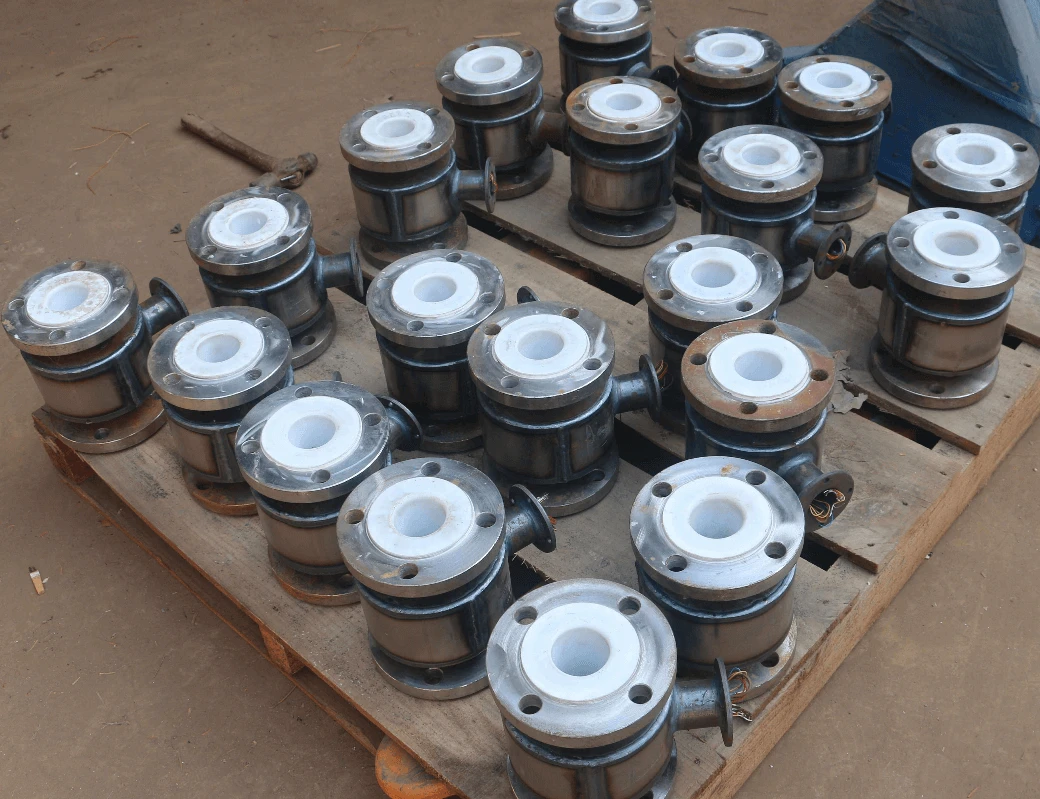

6. Svařování dílů:
Důležitou součástí je také svařování magnetických průtokoměrů pro vodní část. Pro bezproblémové svařování používáme argonové obloukové svařování, abychom zajistili úroveň ochrany a životnost snímače průtoku.
 |  |
 |  |
7. Časté dotazy
Otázka: Jste výrobce?
Odpověď: Ano, jsme výrobce, můžeme vám nabídnout nejlepší kvalitu průtokoměru a konkurenceschopnou cenu. Může splnit vaše přizpůsobené potřeby.
Otázka: Máte nějaký certifikát? Můžete na moji žádost poskytnout certifikát?
A: Máme certifikát ISO a CE. Pokud potřebujete další certifikáty, můžeme požádat.
Otázka: Jaká je záruka na váš produkt?
A: Dvouletá záruční doba.
8. Správný způsob instalace:
9. O nás:
Společnost Henan Junyuan má pokročilou výrobní technologii a dokonalý systém poprodejních služeb. Hlavní produkty jsou: elektromagnetický průtokoměr vody, vírový průtokoměr vzduchu, průtokoměr turbínového oleje, ultrazvukový průtokoměr vody, škrticí zařízení, rotametr, kompletní sada automatického průtokoměru, široce používán v elektrické energii, metalurgii, zásobování vodou a odvodňování , ropa, výroba papíru, chemie, lékařství, lehký průmysl, ochrana životního prostředí a další oddělení.
Naše filozofie: snaha o dokonalost, profesionalita.
Náš cíl: Přežít díky naší kvalitě, získat ústní podání našimi službami.
 |  |
 |  |
Máte-li další dotazy, kontaktujte nás, budeme mít profesionální obchodní zástupce, kteří vás budou kontaktovat, aby odpověděli na všechny vaše dotazy! ! !
