1. Přehled produktu

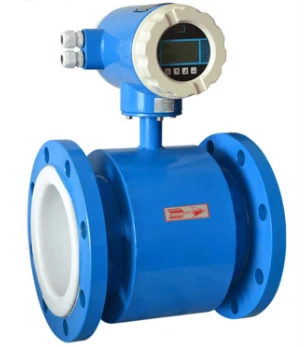

Inteligentní vysokotlaký elektromagnetický průtokoměr řady JYLDE je indukční přístroj, který měří objemový průtok vodivého média v potrubí podle Faradayova zákona elektromagnetické indukce. K realizaci digitálního buzení využívá vestavěnou technologii jednoho čipu. Při uspokojivém zobrazení na místě může elektromagnetický průtokoměr vydávat také 4-20mA proudový signál, MODBUS, HART, pulzní výstup atd. pro záznam, nastavení a ovládání a je široce používán v chemickém průmyslu, ochraně životního prostředí, hutnictví, lékařství, papírenství, vodovody a kanalizace a další průmyslová technologie a management.
Elektromagnetický průtokoměr řady JYLDE dokáže nejen měřit průtok obecné vodivé kapaliny, ale také měřit objemový průtok dvoufázového toku pevná látka-kapalina, tok kapaliny s vysokou viskozitou a sůl, silná kyselina a silná alkalická kapalina.
2. Princip činnosti
Měřicí trubice vysokotlakého elektromagnetického průtokoměru je krátká nemagnetická trubice z nerezové oceli obložená izolačním materiálem. Dvě elektrody procházejí stěnou trubky podél průměru trubky a jsou upevněny na měřicí trubce. Jeho elektrodová hlava je v podstatě v jedné rovině s vnitřním povrchem obložení. Při vybuzení budicí cívky obousměrným obdélníkovým impulsem bude generováno pracovní magnetické pole s hustotou magnetického toku B ve směru kolmém k ose měřicí trubice. V tomto okamžiku, pokud kapalina s určitou vodivostí proudí měřicí trubicí, přeruší magnetickou siločáru a vyvolá elektromotorickou sílu E. Elektromotorická síla E je úměrná součinu hustoty magnetického toku B, vnitřního průměru měřicí trubice d a střední rychlost proudění V. Elektromotorickou sílu E (signál proudění) detekuje elektroda a vede ji kabelem do převodníku. Poté, co převodník zesílí signál průtoku, může zobrazit průtok tekutiny a může vydávat impulsy, analogový proud a další signály pro řízení a regulaci průtoku.
Poznámka: E=KBdV
Ve vzorci: E---je napětí signálu mezi elektrodami (V)
B---Hustota magnetického toku (T)
d---Vnitřní průměr měřicí trubice (m)
V---průměrná rychlost proudění (m/s)
Ve vzorci jsou K a d konstanty. Protože budicí proud je konstantní proud, B je také konstantní. Z E=KBdV je známo, že objemový průtok Q je úměrný signálovému napětí E, to znamená, že signální napětí E indukované průtokem je úměrné lineárnímu vztahu objemového průtoku Q. Proto lze tok Q určit, pokud se měří E. Toto je základní princip činnosti elektromagnetického průtokoměru.
Z E=KBdV je vidět, že parametry, jako je teplota, tlak, vodivost měřeného tekutého média a poměr složení kapalina-pevná látka dvoufázového tekutého média kapalina-pevná látka, neovlivní měření Výsledek. Pokud jde o stav proudění, pokud je v souladu s osově symetrickým prouděním (jako je laminární proudění nebo turbulentní proudění), neovlivní výsledky měření. Proto je elektromagnetický průtokoměr skutečným objemovým průtokoměrem. Pro výrobce a uživatele, pokud jsou skutečně kalibrovány obyčejnou vodou, mohou měřit objemový průtok jakéhokoli jiného vodivého média bez jakékoli korekce. nic. V měřicí trubici nejsou žádné pohyblivé a blokující části, takže nedochází k téměř žádné tlakové ztrátě a má vysokou spolehlivost.
3. Výkonové charakteristiky
1. Přístroj má jednoduchou a spolehlivou konstrukci, žádné pohyblivé části a dlouhou životnost.
2. Nejsou zde žádné přerušovací a průtokové blokující části, takže nedochází ke ztrátě tlaku a ucpání kapaliny.
3. Žádná mechanická setrvačnost, rychlá odezva a dobrá stabilita, lze ji použít na řídicí systém automatického detekce a nastavení.
4. Na přesnost měření nemá vliv druh měřeného média a jeho teplota, viskozita, tlak a další fyzikální parametry.
5. Různé kombinace PTFE nebo pryžového obložení a HC, HB, 316L, Ti, tantalu a dalších elektrodových materiálů mohou splňovat potřeby různých médií.
6. Plně digitální zpracování, silná odolnost proti rušení, spolehlivé měření, vysoká přesnost, rozsah měření průtoku až 150:l.
7. Plná čínská nebo plná anglická obsluha menu, snadné použití a jednoduché ovládání.
8. LCD displej s vysokým rozlišením a podsvícením.
9. Má funkce obousměrného měření průtoku a obousměrné celkové akumulace. Uvnitř jsou tři totalizéry, které mohou jednotlivě zobrazovat kladnou kumulativní hodnotu, obrácenou kumulativní hodnotu a rozdílovou kumulativní hodnotu.
10. Výstupní režim: proudový, frekvenční obousměrný výstup a rozhraní RS-485, MODBUS, HART.
11. Pomocí SMD zařízení a technologie povrchové montáže (SMT) má obvod vysokou spolehlivost.
4. Technické údaje stroje a snímače:
| Jmenovitý průměr | 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 080, 0,0,0,0 1200, 1400, 1600, 1800 (mm) (Průměr potrubí zásuvného elektromagnetického průtokoměru je větší nebo roven DN100) |
| Maximální průtok | 15m／s |
| Přesnost | {{0}},2 procenta, 0,5 procenta, 1.0 procenta (průměr trubky je větší než DN500, normální přesnost je 1,0 procenta a může být prodloužena o 0,5 procenta ) |
| Vodivost kapaliny | Větší nebo rovno 5uS／cm |
| Teplota okolí | Senzor: -40 stupňů – plus 80 stupňů, převodník: -15 stupňů – plus 60 stupňů |
| podšívkový materiál | PTFE, polyneopren, polyuretan, perfluorethylen propylen (F46) |
| Střední teplota | Menší nebo rovno 180 stupňům |
| Materiál elektrody | 316L, Hastelloy C, Hastelloy B, Titan, Tantal, Slitina platiny/Iridia, Karbid wolframu potažený nerezovou ocelí |
| Materiál těla | Uhlíková ocel, nerezová ocel 304, nerezová ocel 316 |
| Ochrana pláště | IP65, IP67, IP68 |
| Značka odolná proti výbuchu | ExⅡBT6 Gb |
FAQ:
1. Otázka: Vydrží vysokotlaký elektromagnetický průtokoměr tlak 35 mpa?
Odpověď: Samozřejmě máme profesionální zařízení na testování tlaku a vysokotlaké elektromagnetické průtokoměry, které prodáváme, jsou široce používány v jednotkách ropných polí. Mít vyzrálé výrobní zkušenosti.
2. Otázka: Jaký je materiál vysokotlakého průtokoměru?
Odpověď: Podle vašich potřeb můžeme poskytnout: uhlíkovou ocel, nerezovou ocel 304, nerezovou ocel 316.
3. Otázka: Je vysokotlaký průtokoměr drahý? Je výrobní cyklus dlouhý?
Odpověď: Jsme výrobce, máme hotovost na nákup surovin, abychom snížili naše náklady, takže prodejní cena je příznivější než ve stejném odvětví, máme dostatek surovin a krátký výrobní cyklus.
4. Otázka: A co přesnost?
Odpověď: Máme specializované kalibrační inženýry a profesionální kalibrační zařízení. Než průtokoměr opustí továrnu, bude průtok třikrát zkalibrován, aby byla zajištěna přesnost průtokoměru (přesnost: {{0}}.5 procenta, nejvyšší přesnost: 0,2 procenta)
5. Otázka: Jak můžeme zaplatit? Jaké způsoby dopravy nabízíte?
Odpověď: Podporujeme: platbu TT, platbu kreditní kartou online, platbu Western Union, platbu LC. Můžeme poskytnout: Po moři, letecky, expresně od dveří ke dveřím.
