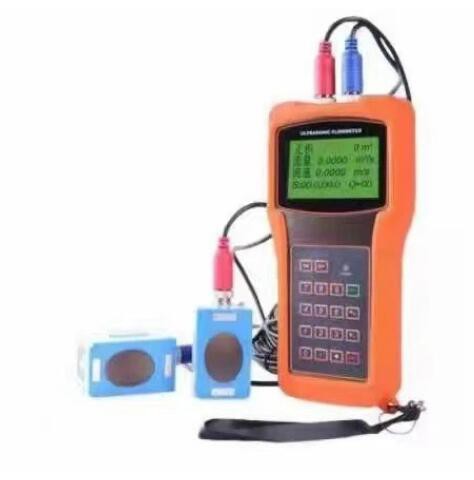

Výběr skutečně vhodnéhopřenosný ultrazvukový průtokoměrvyžaduje zvážení více klíčových faktorů. Zde je průvodce nákupem pro odborníka, který vám pomůže vyhnout se potenciálním problémům:
Jasně definujte své základní potřeby: Co je objekt měření?
Typ kapaliny: Voda (čistá voda, odpadní voda), olej, chemické roztoky, kaly? Různé kapaliny mají různé akustické vlastnosti.
Kapalné skupenství: Obsahuje bublinky nebo pevné částice? Jaká je úroveň čistoty? Bubliny a částice mohou vážně ovlivnit šíření a přesnost ultrazvukových vln.
Jaký je scénář měření?
Dočasné testování, kontrola, audity energetické účinnosti, detekce úniků, monitorování procesů?
Materiál trubky: ocel, litina, měď, PVC, sklolaminát, betonová trubka? Různé materiály mají různé schopnosti pronikání zvukových vln.
Stav potrubí: Je vnitřní stěna silně okujená nebo zkorodovaná? Je vnější stěna hladká a má izolační/antikorozní ochranné vrstvy? (Ovlivňuje vazbu snímače a kvalitu signálu).
Podmínky prostředí: Vysoká teplota, nízká teplota, vlhkost, prach, nebezpečné oblasti?
Jaká klíčová data potřebujete?
Pouze okamžitý průtok a kumulativní průtok?
Potřebujete rychlost proudění, směr proudění a teplotu? (Mnoho přenosných přístrojů integruje měření teploty.
Potřebujete protokolování dat, generování reportů a bezdrátový přenos?
Jak vysoké jsou vaše požadavky na přesnost?
Všeobecné průmyslové podmínky (±1-2 %)? Požadavky na vysokou přesnost (±0,5 % nebo ještě vyšší)?
Požadavky na přesnost přímo ovlivňují cenu a výběr technologie.
Princip měření (základní rozdíly):
Transit-metoda časového rozdílu: Nejběžněji používaná. Vypočítá rychlost proudění měřením časového rozdílu ultrazvukových vln šířících se po proudu a proti proudu. Vhodné pro relativně čisté kapaliny.
Metoda Dopplerova jevu: Používá frekvenční posun ultrazvukových vln odražených suspendovanými částicemi nebo bublinami v kapalině k výpočtu rychlosti proudění.
Vhodné pro špinavé kapaliny a kaly obsahující vhodné množství rozptylových částic. Poznámka: Tyto dva principy platí pro různé scénáře; výběr špatného může vést k selhání měření nebo extrémně nízké přesnosti. Přenosné-měřiče třídy často kombinují oba režimy (duální-režim).
Způsob instalace senzoru:
Typ uchycení-: Běžná volba, bez-dotykové měření, snadná a rychlá instalace, nepoškozuje potrubí a nedochází k žádné tlakové ztrátě. To je hlavní výhoda přenosných měřičů.
V-metoda: Běžně používaná, použitelná pro širokou škálu průměrů potrubí a má relativně nízké požadavky na instalaci. Metoda Z-: Vhodná pro dlouhé signálové cesty, silné signály a aplikace s malým průměrem potrubí, špatnými akustickými podmínkami (jako je vložkované potrubí nebo potrubí s vnitřním vodním kamenem) nebo nízkými průtoky. Vyžaduje však přesnější instalační vzdálenost.
N-metoda: Vhodné pro velmi velké průměry potrubí.
Typ vložení: Pro instalaci sond vyžaduje vyvrtání otvorů v potrubí. Obecně nabízí vyšší přesnost a stabilitu a silnou odolnost proti rušení. Vhodné pro dlouhodobá-monitorovací místa nebo situace, kde-uchycení není vhodné (např. silné usazování vodního kamene, betonové trubky, vložkované trubky). Obětuje přenositelnost a-neinvazivitu.
Typ kusu cívky: Vyžaduje řezání trubky pro instalaci. Nabízí nejvyšší přesnost a nejlepší stabilitu, ale zcela postrádá přenositelnost. Používá se především pro pevné instalace.
Pro přenosné aplikace je preferovanou volbou upínací-typ! Věnujte pozornost příslušnému rozsahu průměrů potrubí, materiálu potrubí a typu obložení.
Přesnost:
Toto je základní ukazatel. Obvykle se uvádí jako "±X% z naměřené hodnoty" nebo "±Y% z plného rozsahu". První z nich má spíše praktický význam.
Ujistěte se, že rozumíte testovacím podmínkám pro uvedenou přesnost (obvykle za ideálních laboratorních podmínek). Skutečná přesnost v terénu je značně ovlivněna instalací, stavem potrubí a stavem kapaliny.
U přenosných zařízení je běžnou a praktickou úrovní přesnosti čtení ±1 %. Vysoká přesnost může dosáhnout ±0,5 % nebo i vyšší (s odpovídajícím zvýšením ceny).
