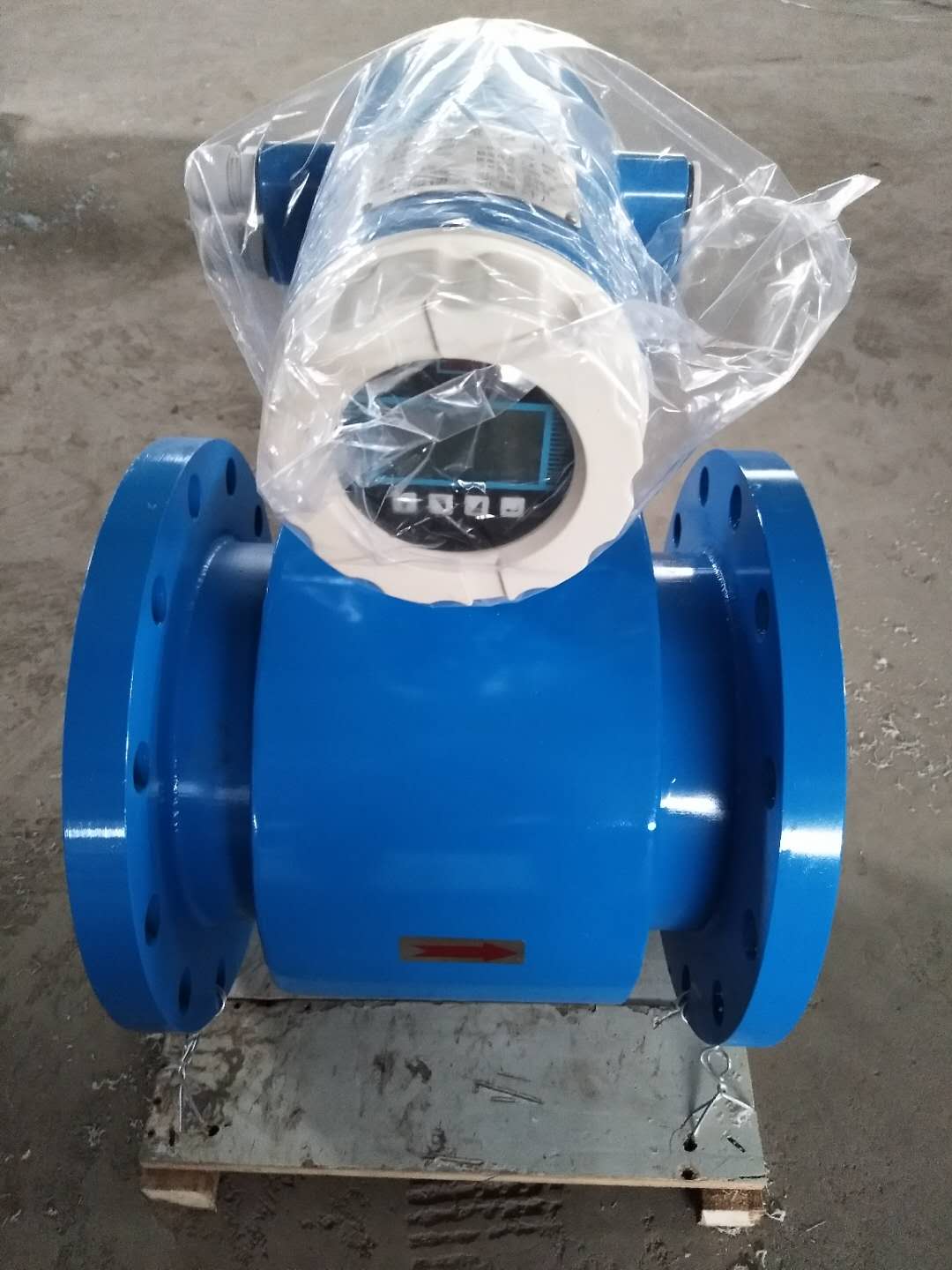

Elektromagnetický průtokoměr
Elektromagnetické průtokoměry (zkráceně EMF) je nový typ přístroje pro měření průtoku, který se rychle vyvinul s rozvojem elektronické technologie v letech 1950 a 1960. Elektromagnetický průtokoměr je přístroj, který využívá princip elektromagnetické indukce k měření průtoku vodivé tekutiny na základě elektromotorické síly indukované při průchodu vodivé tekutiny vnějším magnetickým polem.
Struktura nástroje:
Struktura elektromagnetického průtokoměru se skládá především ze systému magnetického obvodu, měřicího katétru, elektrody, pláště, obložení a převodníku.
Systém magnetických obvodů: Jeho funkcí je vytvářet rovnoměrné stejnosměrné nebo střídavé magnetické pole. Stejnosměrný magnetický obvod je realizován permanentními magnety. Jeho výhodou je, že struktura je poměrně jednoduchá a rušení z magnetického pole střídavého proudu je malé. Je však snadné polarizovat elektrolytovou kapalinu procházející měřicím katétrem, takže kladná elektroda je obklopena zápornými ionty a záporná elektroda je obklopena kladnými ionty. Skříň je polarizační jev elektrod a způsobuje zvýšení vnitřního odporu mezi oběma elektrodami, což vážně ovlivňuje normální provoz měřiče. Když je průměr trubky velký, permanentní magnet je odpovídajícím způsobem velký, těžký a neekonomický. Proto elektromagnetický průtokoměr obecně používá střídavé magnetické pole a je napájecím zdrojem s frekvencí 50 Hz.
Měřicí katétr: Jeho funkcí je nechat měřenou vodivou kapalinu projít. Aby byl magnetický tok posunut nebo zkratován, když magnetická siločára prochází měřicí trubicí, musí být měřicí trubice vyrobena z nemagnetické, nízké elektrické vodivosti, nízké tepelné vodivosti a určitého mechanického pevnosti materiálu a nemagnetické nerezové oceli, skleněné oceli, vysoké pevnosti lze zvolit Plast, hliník atd.
Elektroda: Její funkcí je vytáhnout indukovaný signál elektrického potenciálu úměrný měřenému. Elektrody jsou obvykle vyrobeny z nemagnetické nerezové oceli a musí být v jedné rovině s obložením, aby průchod tekutiny nebyl blokován. Jeho instalační poloha by měla být ve svislém směru potrubí, aby se zabránilo hromadění sedimentu na něm a ovlivnění přesnosti měření.
Plášť: Je vyroben z feromagnetického materiálu. Je to vnější kryt budicí cívky distribučního systému a izoluje rušení vnějšího magnetického pole.
Obložení: Na vnitřní straně měřicí trubky a těsnicí plochy příruby je kompletní elektricky izolační obložení. Přímo se dotýká měřené kapaliny a jeho funkcí je zvýšit odolnost měřicí trubice proti korozi a zabránit zkratování indukovaného potenciálu stěnou kovové měřicí trubice. Materiály obložení jsou většinou korozivzdorné, vysokoteplotní a otěruvzdorné polytetrafluorethylenové plasty, keramika atd.
Převodník: Indukovaný potenciální signál generovaný průtokem kapaliny je velmi slabý a je značně ovlivněn různými interferenčními faktory. Úlohou převodníku je zesílit a převést indukovaný potenciální signál na jednotný standardní signál a potlačit hlavní interferenční signál. Jeho úkolem je zesílit a převést indukovaný potenciální signál Ex detekovaný elektrodou na jednotný standardní stejnosměrný signál.
Rys
1. Měření není ovlivněno změnami hustoty kapaliny, viskozity, teploty, tlaku a vodivosti;
2. V měřicí trubce nejsou žádné části s obstrukčním průtokem, žádné tlakové ztráty a nižší požadavky na přímé úseky potrubí. Má jedinečnou přizpůsobivost měření kejdy;
3. Přiměřeně zvolte obložení senzoru a materiály elektrod, to znamená, že má dobrou odolnost proti korozi a odolnost proti oděru;
4. Převodník přijímá novou metodu buzení s nízkou spotřebou energie, stabilním nulovým bodem a vysokou přesností. Rozsah průtoku může dosáhnout 150: 1;
5. Převodník a senzor mohou být integrovány nebo odděleny;
6. Převodník přijímá 16bitový vysoce výkonný mikroprocesor, displej 2x16LCD, pohodlné nastavení parametrů a spolehlivé programování;
7. Průtokoměr je obousměrný měřicí systém se třemi totalizátory: dopředný součet, zpětný součet a rozdílový součet; může zobrazovat pozitivní a záporný tok a má více výstupů: proud, puls, digitální komunikace, HART;
8. Převodník využívá technologii povrchové montáže (SMT) s funkcemi autokontroly a autodiagnostiky;
9. Přesnost měření není ovlivněna změnami hustoty kapaliny, viskozity, teploty, tlaku a vodivosti. Napěťový signál indukovaný senzorem má lineární vztah k průměrnému průtoku, takže přesnost měření je vysoká.
10. V měřicím potrubí nejsou žádné překážky, takže nedochází k další tlakové ztrátě; v měřicím potrubí nejsou žádné pohyblivé části, takže senzor má extrémně dlouhou životnost.
11. Vzhledem k tomu, že indukovaný napěťový signál je tvořen v celém prostoru naplněném magnetickým polem a je průměrnou hodnotou na povrchu potrubí, je přímá část potrubí požadovaná snímačem kratší a délka je 5násobkem průměru trubky.
12. Převodník využívá nejnovější a nejpokročilejší jednočipový mikropočítač (MCU) a technologii povrchové montáže (SMT) na světě se spolehlivým výkonem, vysokou přesností, nízkou spotřebou energie, stabilním nulovým bodem a pohodlným nastavením parametrů. Kliknutím na čínský displej LCD zobrazíte kumulativní průtok, okamžitý průtok, průtok, procento průtoku atd.
13. Obousměrný měřicí systém, který může měřit dopředný a zpětný tok. Speciální výrobní technologie a vysoce kvalitní materiály se používají k zajištění toho, aby výkon výrobku zůstal stabilní po dlouhou dobu.
