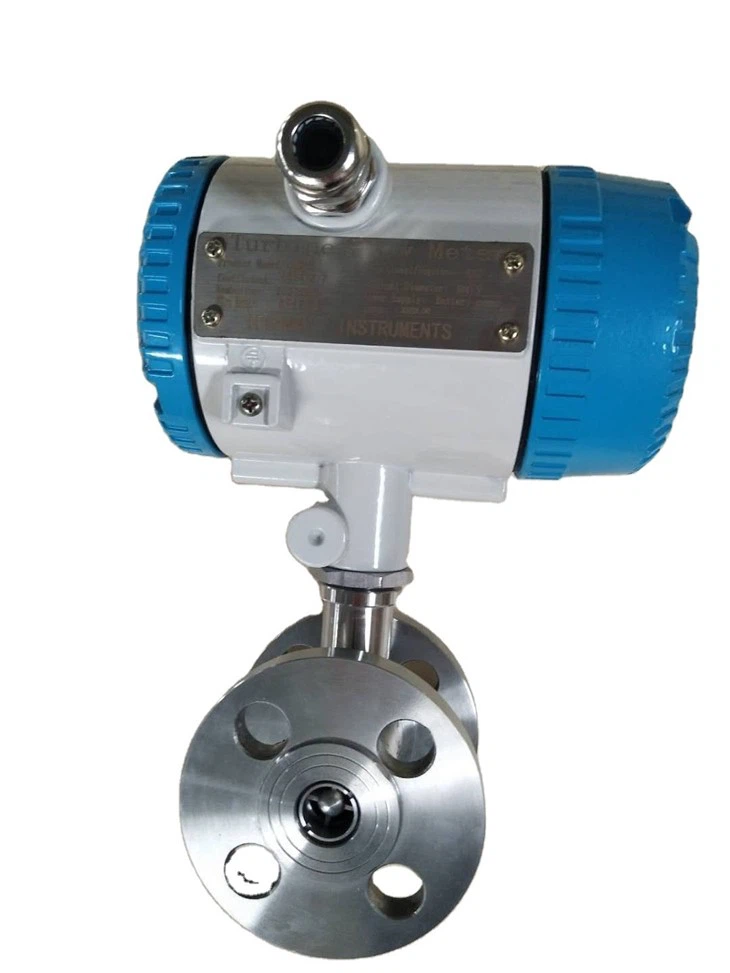

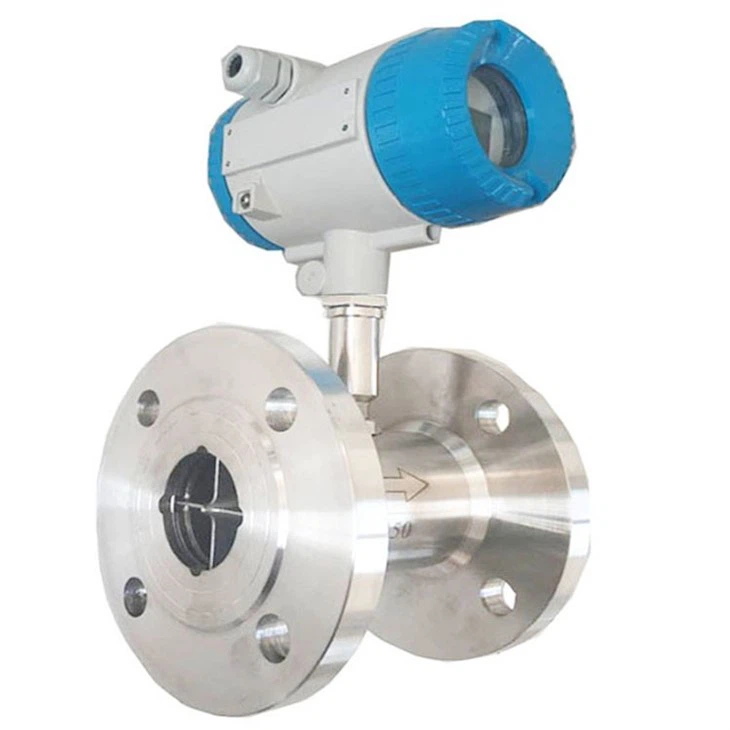

Digitální turbínový průtokoměr
Digitální turbínový průtokoměr

Digitální turbínový průtokoměr

1. Průměr potrubí: DN4-DN450
2. Typ: pulzní typ, integrovaný typ, zásuvný typ (platí pro průměr potrubí DN100 nebo vyšší)
3. Materiál: SS304, SS316
4. Přesnost: 1 %
5. Střední teplota: -20 stupňů ~150 stupňů
6. Režim napájení: 12V/24VDC, napájení z baterie
7. Výstupní režim: pulzní výstup, 4~20Ma výstup, Modbus, Hart (volitelné)
8. Forma připojení: svorka, závit, příruba (standardní možnosti: DIN, ANSI, JIS)
Odeslat dotaz
Chat teď

1. Přehled produktu:



Digitální turbínový průtokoměr je rychlostní průtokoměr používaný k měření objemového průtoku rovnoměrných kapalin s nízkou viskozitou, které nepřetržitě proudí uzavřeným potrubím. Senzor vydává signál úměrný objemu kapaliny a je rozdělen na aktuální typ zobrazení a typ pulzního výstupu. Pulzní typ se používá ve spojení s odpovídajícím průtokoměrem nebo řídicím zařízením a lze jej použít k měření okamžitého průtoku a akumulace kapalin. Tok a kontrola. Přístroje s kapalnou turbínou mohou měřit vodu, ropu s vysokým obsahem vody, zaolejované odpadní vody, naftu, benzín, lehký olej, pivo, nápojové mléko a další kapaliny video kvality. Vyznačuje se vysokou přesností, snadnou údržbou, jednoduchou instalací a nízkými náklady na použití. Podle potřeb uživatele lze přizpůsobit více výstupních režimů pro dosažení různých funkcí: standardní proudový výstup, pulzní výstup, standardní analogový proudový výstup, zobrazení kumulativního průtoku tekutiny, zobrazení okamžitého průtoku atd.



Pulse explosion-proof turbine flow meter

Digital Turbine Flow Meter

Clamp Turbine Flow Sensor

Pulse turbine flow meter

DN4 turbine flow meter

Hose Connector Turbine Flow Meter

Thread turbine flowmeter

Flange pulse turbine flow meter

DN80 Clamp pulse turbine flow sensor




2. Princip činnosti a rozsah použití:



Digitální turbínový průtokoměr je zařízení široce používané v průmyslových procesech k přesnému měření průtoku kapaliny. Používá se k měření objemu kapaliny procházející zařízením za určité časové období. Průtokoměr se skládá z oběžného kola a rychlost otáčení oběžného kola je úměrná průtoku kapaliny. Počet otáček turbíny je počítán digitálním snímačem připojeným k elektronickému výstupnímu zařízení pro zobrazení naměřené hodnoty.



Tento typ měření je velmi přesný, spolehlivý a má rychlou odezvu. Poskytuje přesné výsledky i při použití s ​​vysoce viskózními kapalinami nebo kapalinami obsahujícími suspendované částice. A snadno se instaluje a nevyžaduje každodenní údržbu.

Zařízení se stalo nedílnou součástí mnoha průmyslových odvětví, včetně chemických, ropných, potravinářských a úpraven vody. Pomáhá optimalizovat výrobní procesy, řídit tok tekutin a monitorovat využití zdrojů. Jedná se o cenově výhodné řešení, které zvyšuje efektivitu, snižuje výrobní náklady a zlepšuje celkovou kvalitu výstupu.



Závěrem lze říci, že průtokoměry s kapalinovou turbínou jsou cennou investicí pro zpracovatelský průmysl. Poskytuje přesná data v reálném čase, která pomáhá zvyšovat bezpečnost na pracovišti, zkracovat prostoje a šetřit náklady.



3. Vlastnosti produktu:


※Vysoká přesnost, obecně až ±{0}},5 %, vysoce přesný typ až ±0,2 %;



※ S dobrou opakovatelností, jako je častá kalibrace nebo online kalibrace, lze dosáhnout extrémně vysoké přesnosti. Má tříbodovou korekci přístrojového koeficientu při zúčtování, inteligentně kompenzuje nelinearitu přístrojového koeficientu a může provádět korekci na místě;



※ Všechna platná data nebudou ztracena do 10 let od výpadku proudu;



※ Široký rozsah, průměr středních a velkých trubek může dosáhnout 1:20 a průměr malých trubek může dosáhnout 1:10;



※ Kompaktní a lehká konstrukce, snadná instalace a údržba, velká cirkulační kapacita;



※ Vhodné pro vysokonapěťové měření, na těle přístroje nejsou nutné žádné otvory, což usnadňuje výrobu vysokonapěťových přístrojů;

Existuje mnoho typů speciálních senzorů, které mohou být navrženy podle speciálních potřeb uživatelů, jako je nízkoteplotní typ, dvoucestný typ, podzemní typ, speciální typ pro míchání písku atd.



※ Lze jej vyrobit jako zásuvný typ, vhodný pro měření velkého průměru, s malou tlakovou ztrátou a nízkou cenou. Přístroj lze vyjmout bez přerušení průtoku a snadno se instaluje a udržuje;



4. Tabulka položek nabídky převodníku:



Číslo

Titulek

Význam

Možnosti parametrů nebo rozsah

1

Q - Jednotka



m3/h

Vyberte jednotku průtoku

Výchozí (0)

0: m/h 6: t/h3

1: m/m 7: t/m3

2: l/h 8: kg/h

3: l/m 9: kg/m

4: SG/h 10: lb/h

5: SG/m 11: lb/m

2

Q - Režim

Qw skutečné

Vybrat výchozí algoritmus (0)

0: konvenční objemový tok

1. Konvenční hmotnostní tok

3

Q - Faktor

[P/m3]

3600.00

Nastavte koeficient vypouštění

Nastavte koeficient měřidla v P/m3

Výchozí (3600)

4

Hustota

[kg/M3]

1000.0

Nastavte hustotu kapaliny

Jednotka hodnoty hustoty kapaliny je nastavena na kg/m3

Výchozí (1000,0)

5

Q - 20 mA

m3/h

1000.0

Nastavte horní limit průtoku

Výchozí (1000)

Hodnota průtoku při výstupu proudu 20mA musí být nastavena a nesmí být 0. Jednotky jsou stejné jako jednotky průtoku

6

Q the Cut - Zero

[0-50]%

0.0

Nastavte průtok

limit min

Výchozí ({{0}}.0)

Odříznutí o % plného vybití

Hodnoty se pohybují od 0 do 50

7

Vlhký

(Pouze TB2WE)

Nastav

Doba vlhkosti proudového výstupu

výchozí (4)

Nastavte dobu tlumení proudového výstupu, která se používá k zamezení kolísání výstupního proudu. Rozsah je 2~32 a jednotkou jsou sekundy

8

Hartova adresa

/

Adresa Com

0

Nastavte podadresu HART

nebo adresu modbus-rs485

Výchozí (0)

Výchozí (0)

Model Two Wire 2WE se nachází na podadrese zařízení HART, rozsah 0-15

Třívodičový model 3WE je vybaven adresou elektroměru 485,

v rozmezí od 0 do 255

9

Sada COM

(Pouze TB3WE)

COM=VYPNUTO

Nastavte přenosovou rychlost

Výchozí ("VYPNUTO")

Pouze TB3WE "OFF" pro vypnutí komunikace pro úsporu energie.

"4800" a "9600" jsou položky pásma;

10

Vymazat Q

Resetovat Qt

zadejte heslo "70" a odevzdejte pro vymazání akumulátoru



5. Tabulka rozsahů průtoku:



Jmenovitý průměr

(mm)

Normální rozsah průtoku a rozšířený rozsah průtoku

(m3/h)

(m3/h)

4

0.04-0.25

0.04-0.4

6

0.1-0.6

0.06-0.6

10

0.2-1.2

0.15-1.5

15

0.6-6

0.5-5

20

0.8-8

0.45-9

25

1-10

0.5 -10

32

1.5-15

0.8-1

40

2-20

1-20

50

4-40

2-40

65

7-70

5-70

80

10-100

7-100

100

20 -20

10-200

125

25-250

13-250

150

30-300

15-300

200

80-800

40-800

Úroveň přesnosti

±0.5%

±1%



6. Velikost závitového připojení:



DN4 turbine flow meter

DN15 thread turbine flowmeter

DN4-Závitové připojení snímače DN10 (včetně přímé části potrubí)

DN15~DN50 závitové připojení snímače



Ráže (mm)



L(mm)



H(mm)





G

Pulse typ

Pulzní typ odolný proti výbuchu

4-20ma typ výstupu

4

225

140

145

145

G1/2

6

225

140

145

145

G1/2

10

345

145

150

145

G1/2

15

75

145

150

150

G1

20

80

150

155

155

G1

25

100

155

160

160

G1 1/4

32

140

175

180

180

G2

40

140

180

185

180

G2

50

150

185

190

190

G2 1/2

Poznámky: Normy závitů lze přizpůsobit a jsou akceptovány různé mezinárodní standardy závitů.



7. Tabulka velikostí přírubového připojení:



product-1-1

Schéma připojení příruby



Ráže (mm)



L(mm)



H(mm)



Standardní tlak

Pulse typ

Pulzní typ odolný proti výbuchu

4-20ma typ výstupu

15

75

175

180

180







4.0Mpa

20

80

185

190

190

25

100

200

205

205

32

140

210

215

215

40

140

215

220

220

50

150

230

235

235

65

170

255

260

260







1,6 MPa

80

200

260

265

265

100

220

285

290

290

125

250

310

315

315

150

300

345

350

350

200

350

395

400

400

Poznámky: Normy přírub a úrovně tlaku, rozměry snímače průtokoměru atd. lze přizpůsobit.



8. Schéma struktury instalace:



product-1-1

1. Filtr 2. Rovná trubka před 3. Oběžné kolo 4. Předzesilovač s oběžným kolem 5. Pouzdro 6. Za rovnou trubkou

Celá struktura stolu



product-1-1

Schéma struktury snímače DN15 ~ 40 a velikost instalace 1. Pouzdro 2. Vedení před 3. oběžným kolem 4. Oběžné kolo vede do 5. Za předzesilovač

product-1-1

Schéma struktury snímače DN50 ~ 200 a velikost instalace

1. Kuličkové ložisko 2. Vedení kuličkového ložiska před a 3. Příruba 4. Plášť příruby 5. Předzesilovač 6. Oběžné kolo 7. ložisko 8. Osa ložiska



9.Výkres výroby dílenského snímače:



Turbine flow meter site diagram

Turbine flow meter sensor

turbine sensor

Stainless Steel Turbine Sensor



10. Video z dílenského snímače průtoku:





11.FAQ:



1. Otázka: Jaké jsou materiály snímače?



Odpověď: Materiály snímačů zahrnují: SS304 a SS316.



2. Otázka: Jaké úrovně přesnosti může dosáhnout?



Odpověď: Náš normální standard přesnosti je {{0}},5 % a maximální přesnost může dosáhnout 0,2 % (je vyžadováno speciální přizpůsobení).



3.Q: Jaké je minimální množství objednávky PCS?



Odpověď: Naše MOQ je 1PCS.



4. Otázka: Pokud je platba dokončena, jak dlouho je dodací lhůta?



Odpověď: Po obdržení platby se očekává, že výroba méně než 50ks bude trvat 7 pracovních dnů. Dodací lhůta: Náš obchodní zástupce může vypočítat dodací lhůtu na základě zakoupeného množství a zvoleného způsobu dopravy.



5.Q: Jaké jsou způsoby platby?



A: Platební metody, které podporujeme: platba TT, platba RMB, platba Western Union, platba kreditní kartou online, platba LC.





Pokud máte další dotazy, kontaktujte nás a my zajistíme profesionální obchodní zástupce a inženýry, kteří zodpoví všechny vaše dotazy. Henan Junyuan Automation Equipment Co., Ltd. vítá vaše dotazy kdykoli! ! !
